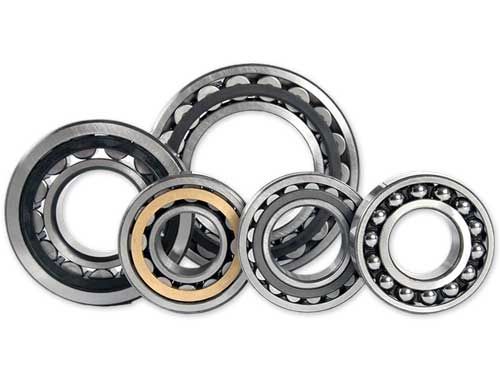

Osnovni tipovi kotrljajućih ležajeva :
Kuglični radijalni ležajevi – jednoredni i dvoredni

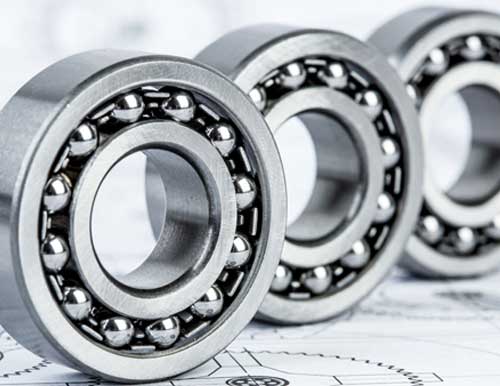

Kuglični podesivi dvoredni ležajevi
Kuglični lezajevi sa kosim dodirom – jednoredni, dvoredni, jednoredni sa dodirom u 4 tačke
Cilindrično-valjkasti ležajevi – jednoredni i dvoredni
Konusno valjkasti jednoredni ležajevi
Bačvasti ležajevi – jednoredni i dvoredni
Kuglični aksijalni ležajevi – jednoredni i dvoredni
Cilindrično-valjkasti i konusno valjkasti jednoredni aksijalni ležajevi
Kuglični jednoredni podesivi ležajevi
Zglobni ležajevi
Igličasti lezajevi
Linearni ležajevi
Sedla za pritezanje i izvlačenje – hilzne

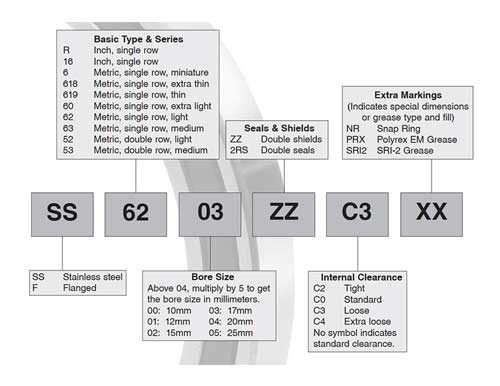

OZNAČAVANJE :
Oznake kotrljajnih ležaja su standardizovane i većina svetskih proizvodača koristi sistem DIN.
Oznaka se sastoji iz dva dela : OSNOVNE i DODATNE oznake.
Osnovna oznaka karakteriše ležaj,odnosno definiše tip i veličinu ležaja.
Osnovna karakteristika konstrukcije odredena je pomoću jednog ili više brojeva ili slova i pokazuje
tip kotrljajnog ležaja.
Oznaka reda mera dobija se na osnovu standardizovanih spoljnih mera.
Oznaka za provrt nadovezuje se na oznaku za seriju ležaja, a obrazuje se na različite načine, zavisno
od tipa i veličine ležaja. Za ležaje sa provrtom manjim od 10mm oznaka je identična vrednosti
prečnika provrta u mm. Za provrte 10,12,15 i 17 mm oznake su 00,01,02 i 03.
Za provrte 20-500 mm, oznaka se dobija kada se vrednost prečnika izražena u mm podeli sa
brojem 5. Za provrte veće od 500 mm oznaka odgovara vrednosti prečnika provrta datoju u mm.
Dodatnim oznakama odreduju se karakteristike u odnosu na osnovno izvodenje kotrljajnog ležaja.
Dodatne oznake ispred(PREFIKS) :
K – kavez sa kotrljajnim telima
L – izmenjiv prsten rasklopljenog ležaja
R – prstenasti ležaj bez jednog prstena ili kolutni ležaj bez jednog koluta
E – kolut rukavca kugličnog ležaja
W – kolut kućišta kugličnog ležaja
WS – kolut rukavca cilindrično-valjčanog ležaja
GS – kolut kućišta cilindrično-valjčanog ležaja
Dodatne oznake iza(SUFIKS) :
SPOLJNI OBLIK :
K – konusni provrt 1:12
K30 – konusni provrt 1:30
N – žleb za uskočnik
NR – uskočnik
P – dvodelni spoljni prsten
D – dvodelni unutarnji prsten
R – rub na spoljnom prstenu
W20 – žleb za podmazivanje na spoljnom prstenu
W33 – žleb i otvori za podmazivanje
KAVEZ :
J – presovan čelični kavez
Y – presovan mesingani kavez
F – masivan čelični kavez
L – masivan kavez od lakog metala
M – masivan kavez od mesinga
S – kavez od sinterovanog materijala
T – plastični kavez od fenoplasta
TN – plastični kavez od poliamida
.A – kavez voden po spoljnom prstenu
.B – kavez voden po unutarnjem prstenu
V – kotrljajni ležaj bez kaveza
ŠTITOVI I ZAPTIVNI ŠTITOVI :
Z – metalni štit sa jedne strane
2Z – metalni štit sa obe strane
RS – zaptivni štit sa jedne strane
2RS – zaptivni štit sa obe strane
PZ – plastični štit sa jedne strane
2PZ – plastični štit sa obe strane
KLASA TAČNOSTI :
P6 – klasa tačnosti 6
P5 – klasa tačnosti 5
P4 – klasa tačnosti 4
P2 – klasa tačnosti 2
P6E – klasa tačnosti za ležaja elektromotore
UNUTARNJI ZAZOR :
C1 – zazor manji od C2
C2 – zazor manji od normalnog
C3 – zazor veći od normalnog
C4 – zazor veći od C3
C5 – zazor veći od C4
NIVO VIBRACIJA :
Q6 – smanjeni nivo vibracija
Q5 – naročito smanjen nivo vibracija
RAD NA POVIŠENIM TEMPERATURAMA :
S0 – do 150° C
S1 – do 200° C
S2 – do 250° C
S3 – do 300° C
S4 – do 350° C
S5 – do 400° C
SREDSTVA ZA PODMAZIVANJE :
LT – masti za radne temperature niže od -50° C
HT – masti za radne temperature više od +150° C
LHT – univerzalne masti od -40° C
